If You Can See It, We Can Measure It.
Se você pode ver, nós podemos medir.







A Tridimensional é representante exclusiva Micro Vu no Brasil


A Micro-Vu foi fundada em 1959 no Vale de San Fernando, no sul da Califórnia. O objetivo era fornecer comparadores óticos de precisão (a um preço acessível), necessários as pequenas oficinas mecânicas para melhorar a qualidade de suas peças. A maioria dos sistemas de medição existentes no mercado eram muito caros para essas pequenas oficinas. A Micro-Vu projeta e constrói uma grande linha de máquinas, incluindo sistemas automáticos e manuais de inspeção ótica por visão e projetores de perfis. Esses sistemas de medição sem contato, apresentam tecnologia “multi-sensor”, agragando a máquina apalpadores por contato e laser, tornando a um poderoso recurso de medição em 2D e 3D.

Companhias ao redor do mundo compram Micro-Vu para inspeção de qualidade de seus produtos e peças de terceiros. A lista de clientes inclui empresas das áreas Aerospacial, Automotiva, Electrônica, Médica, Militar, Plásticos, and Metal Mecânica.

Principais Aplicações :

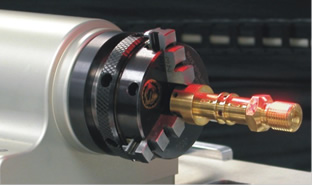

Medições de pequenos detalhes em peças plásticas, assentos de válvulas, micro fundidos, PCBs, Circuitos Flexíveis, Chaparias, Impressões em vidros e acrílicos, semi condutores, Painéis solares, Componentes para LCD, etc. Com a aplicção de sensores de toque, em conjunto com o sistema de câmera e laser, o emprego do equipamento se amplia enormemente. Sistemas de fixação rotativos, auxiliam no posicionamento automático de peças cilíndricas.



Micro-Vu oferece quatro tipos de produtos para a inspeção de precisão dimensional:

• Sistemas de visão automatizados: Vertex e Excel
• Sistemas de visão manuais,
• Comparadores óticos (projetores de perfis),
• Software de metrologia INSPEC .

Vertex Multisensor

CNC Ocentro de medição Vertex é um sistema ótico de alta precisão, para peças de pequeno e médio porte. Desenhada com o futuro em mente, a série Vertex apresenta desenho compacto,eletrônica e computador externos. Estas características garantem alta confiabilidade, fácil configuração por USB e fácil atualização do sistema de processamento.

Todos os modelos prontos para apalpador por contato e dispositivo rotativo; Lentes zoom programáveis de 12 X; Ampliações de até 1080x; Sistema de iluminação de 42 canais; Guias "Mono-Rail"; Medições rápidas e precisas em “Z”, por visão; Capacidade de até 300 x 300 x 150 mm.


Excel Multisensor - CNC

O centro de medição Excel, destina se a medicões multisensor de peças de grande porte.Completo com o software Inspec, movimentação por servo motores e sistema de zoom e iluminação programáveis, consegue trabalhar facilmente com peças de até 2,5m.

Os sistemas Excel são muito usados também no controle de lotes completes, fixados por paletes, de modo a liberar o operador por horas, para outros trabalhos na area dequalidade.


Excell Vision , CNC com grande capacidade¨

Sistemas para medição de peças de até 2,5 x 1,6m, totalmente programáveis.



Sol – Sistema manual, com foco e zoom automáticos

O sistema de inspeção Sol, agrega os recursos de de medição por visão a um equipamento manual. Mesmo de movimentação manul, a Sol apresenta Zoom e foco automáticos, além de iluminação programável. Apresentando ampliações de 20~740x, é ideal para o controle de pequenos detalhes em peças de vários tipos. A compensação segmentada da mesa, garante maior exatidão em toda a area de medição.

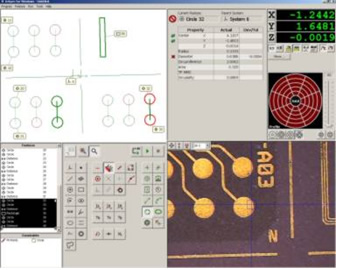

INSPEC

Poderoso e simples de operar, o software Inspec controla todas as máquinas Micro-Vu. Com capaci-dade multisensor, permite a fácil integração entre a máquina e os operadores. Tolerâncias, relatórios, croquis, erros de forma gráficos e salvamento de imagens, são algumas das características do mesmo.

Incluído em todos os sistemas automatizados, é opcional para alguns sistemas manuais.



www.microvu.com
