| MEDIÇÃO |
A TRIDIMENSIONAL possui técnicos, equipamentos e softwares necessários para atender suas necessidades de medição. Nossos serviços de medição podem ser realizados em nossas dependências com o uso de máquinas tridimensionais Mitutoyo cnc e manuais ou "in company" com a utilização de braços de medição, Laser Tracker e Laser Scanner FARO.
Serviços disponíveis:
Análise dimensional
Utilizamos máquinas tridimensionais CNC e manual, braços de medição, laser tracker e laser scanner Faro gerando relatórios de medição de peças, componentes e dispositivos conforme desenho, modelo matemático ou especificações do cliente.
Medição de superfícies
Software CAM2: permite a análise da superfície em comparação com o modelo matemático, facilitando a completa verificação da peça, componente ou dispositivo.
Engenharia Reversa
Digitalização de superfícies e modelos de forma livre visando a facilitação do desenvolvimento de engenharia reversa na construção de superfícies matemáticas.
Locação de braços de medição e Laser Tracker FARO
Disponibilizamos para locação braços de medição e Laser Tracker Faro, software CAM2 Measure e notebooks para utilização de clientes que já conhecem a versatilidade deste moderno equipamento e necessitam cobrir um pico de trabalho. A locação também é uma excelente alternativa para aqueles que planejam adquirir o equipamento, porém não de imediato. O braço Faro também trabalha com a maioria dos softwares existentes no mercado como Geopak Win, PC-DMIS, Power Inspect, entre outros.
Programas de Medição
Elaboração de programas de medição em nossas instalações ou no cliente: para máquinas tridimensionais CNC e manuais em softwares Geopak 3, Geopak Win, CAM2, Tol3D e Metrolog entre outros.
Nossos Equipamentos:

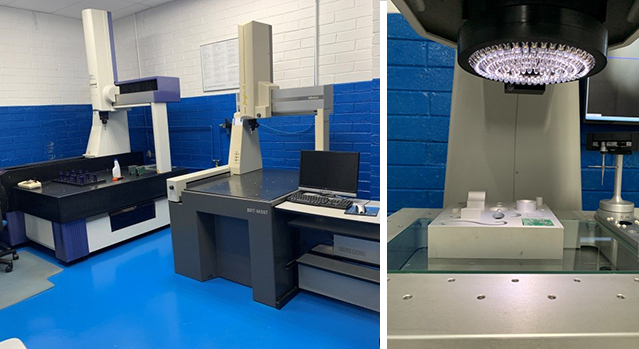

MÁQUINA TRIDIMENSIONAL MITUTOYO – MODELO CRYSTA 710 CNC
| • |
Calibrada por laboratório credenciado pela RBC – Rede Brasileira de Calibração |
| • |
Capacidade dos eixos: X-700mm Y-1000mm Z-600mm |
| • |
Resolução 0,0001mm |
| • |
Exatidão linear e exatidão volumétrica: (2,5+4L/1000) µm |
| • |
Temperatura da sala medição controlada dentro da faixa de 20°C ± 1°C |
MÁQUINA TRIDIMENSIONAL MITUTOYO – MODELO BRT-M507 MANUAL
| • |
Calibrada por laboratório credenciado pela RBC – Rede Brasileira de Calibração |
| • |
Capacidade dos eixos: X-500mm Y-700mm Z-400mm |
| • |
Resolução 0,0005mm |
| • |
Exatidão linear: (3+4L/1000) µm |
| • |
Exatidão volumétrica: (4+5L/1000)µm |
| • |
Temperatura da sala medição controlada dentro da faixa de 20°C ± 1°C |
FARO LASER TRACKER Xi
O FARO Laser Tracker Xi é um sistema portátil de medição por contato que usa tecnologia laser para medir com precisão peças em geral e dispositivos em uma ampla variedade de aplicações industriais. Possui um alcance de 70 m (230 pés) de diâmetro, com precisão de ± 0,023 mm em um raio de 35m e é reforçado o suficiente para o ambiente de fabricação.
O sistema mede coordenadas tridimensionais com o laser, seguindo um “SMR”.
Com codificadores angulares de alta precisão — e com o XtremeADM — Absolute Distance Measurement (medição absoluta da distância), o dispositivo informa a posição tridimensional do SMR em tempo real.
APLICAÇÕES MAIS COMUNS
| • |
Aeroespacial: Inspeção & certificação, sistemas automatizados de montagem |
| • |
Automotiva: Certificação de ferramenta e repetibilidade, engenharia reversa. |
| • |
Ferramenta & Molde: Moldes, configuração de ferramentas, usinagem de materiais. |
| • |
Equipamento pesado: Inspeção de peças em execução / de grande porte, instalação e alinhamento. |
FARO LASER SCANNER
O Laser ScanArm da FARO é o primeiro de todos os aparelhos de medição com/sem contato de sete eixos com Laser Line Probe da FARO completamente integrado. Ao contrário dos outros sistemas de escaneamento, o scanner do ScanArm e o Laser Line Probe podem digitalizar alternativamente, sem a necessidade de remoção de nenhum dos dois componentes.
Os usuários podem medir com precisão elementos prismáticos com o scanner do Braço, depois escanear com o laser as seções que requeiram maiores volumes de dados (mais de 19.000 pontos por segundo) – sem adicionar ou remover qualquer componente, desligar cabos, ou precisar usar uma Máquina de Medição Coordenada (CMM - coordinate measurement machine, em inglês) em separado.
APLICAÇÕES MAIS COMUNS
| • |
Aeroespacial: engenharia reversa, certificação, inspeção de peças. |
| • |
Automobilística: construção & certificação de ferramentas, alinhamento, inspeção de peças |
| • |
Metalurgia: OMI, inspeção do primeiro artigo, inspeção periódica de peças. |
| • |
Moldagem/Ferramentas & Estampas: Inspeção de Moldes e Estampas, Escaneamento de peças de protótipos. |
BRAÇOS DE MEDIÇÃO FARO ARM
Os produtos FARO são largamente utilizados por empresas dos setores automobilístico e aeroespacial, entre outros. A versatilidade deste equipamento permite a sua utilização nas dependências do cliente, oferecendo facilidades que:
| • |
Possibilitam a medição de dispositivos na própria máquina, sem parar a produção; |
| • |
Permitem a realização do serviço "in company", gerando economia com transporte; |
| • |
Permitem a conexão com vários tipos de softwares; |
| • |
Garantem a confiabilidade e precisão nas medições; |
| • |
Garantem a emissão de relatórios detalhados. |
Este equipamento permite a medição de peças e equipamentos com variadas características:
| • |
Peças - As mais variadas, criadas por qualquer processo de conformação; |
| • |
Ferramentas - Estamparia, posicionamento e forjaria; |
| • |
Moldes - Injeção, fundição e vácuo; |
| • |
Dispositivos - Controle, soldagem e montagem. |
|
 |
|
|
